DNS support edns-client-subnet

发表于:技术相关 2015-07-011:01 阅读量:2,823

转载:http://www.tuicool.com/articles/FV7VRnY

看了2天RFC,终于让DNS支持edns-client-subnet协议,通过google dns resolver的请求,可以获取用户的ip地址。


国内很多CDN和DNS提供商都已经实现了,但网上的中文资料比较少,所以在这里分享一下,能力有限,错误之处还请谅解。
问题

CDN使用DNS获取查询IP,根据IP对用户进行地域调度。但这里获取的IP地址是DNS地址,而不是用户真实的IP地址。
大多数情况下,我们假设用户通过会使用离自己网络最近的DNS resolver,CDN调度基本还是准确的。
但也有很多nameserver设置错误,或者用户使用google public dns(nameserver 8.8.8.8/8.8.4.4)或opendns进行DNS resolver
比如:
国内用户设置namserver 8.8.8.8 (dig xxx.com @8.8.8.8)
我们得到的DNS query IP是74.125.16.208,判断IP属于 美国,,,加利福尼亚州山景市谷歌公司
这个时候,我们的DNS会返回离美国加州最近的CDN节点IP给用户。
国内用户错误的调度到美国节点…… 🙁

edns-client-subnet

google提交了一份DNS扩展协议, 文档地址
允许DNS resolver传递用户的ip地址给authoritative DNS server.
CDN的DNS支持该协议,就可以获取用户真实的IP地址,进行准确的调度。

OpenDNS和Google Public DNS已经支持了该协议,如果希望他们的query中带有用户IP,需要联系他们添加白名单。
提供nameserver的hostname、ip以及可以用来测试解析的域名即可,一般几天就可以搞定。(注:我是晚上22:l00提交的申请,第二天10:00就已经生效了)

实现

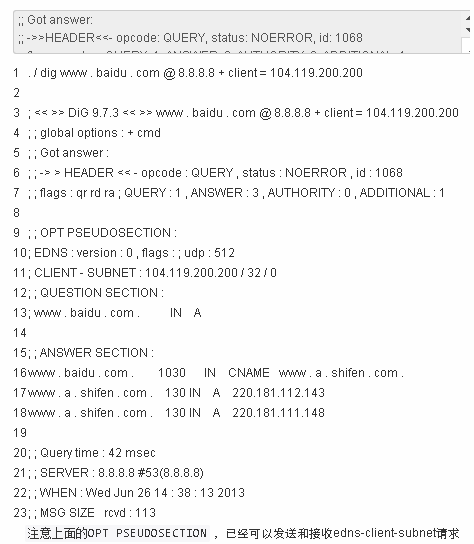

一. 支持发送和接收edns-client-subnet的dig

bind-9.7.3下载
支持edns-client-subnet的dig path
下载上述2个包,将patch打进bind,编译出dig进行测试
二. 协议

DNS协议
DNS query会包含header和RR 2部分,这里只介绍我们关注地方,网上可以搜到很多协议的介绍,比如这个http://archercai.blog.sohu.com/60779796.html
header会描述本次请求中Questions、Answer RRs、Authority RRs和Additional RRs的数量
RR部分会详细描述每个资源的内容,所有的RR格式是相同的,如下:

                                 1    1    1    1    1    1
   0    1    2    3    4    5    6    7    8    9    0    1    2    3    4    5
 + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- +
 |                                                |
 /                                                /
 /                        NAME                      /
 |                                                |
 + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- +
 |                        TYPE                      |
 + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- +
 |                      CLASS                      |
 + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- +
 |                        TTL                        |
 |                                                |
 + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- +
 |                    RDLENGTH                      |
 + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- |
 /                      RDATA                      /
 /                                                /
 + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- + -- +

个人理解edns-client-subnet是对edns协议的扩展,附加在一个DNS请求的Additional RRs区域,这里 重点描述edns-client-subnet的结构
EDNS协议 Extension mechanisms for DNS (EDNS0):http://tools.ietf.org/html/draft-ietf-dnsind-edns0-01
每个字段的结构和描述如下:

Field Name Field Type Description


NAME domain name empty ( root domain )
TYPE u_int16_t OPT
CLASS u_int16_t sender ' s UDP payload size
TTL u_int32_t extended RCODE and flags
RDLEN u_int16_t describes RDATA
RDATA octet stream { attribute , value } pairs
OPT 的值41,详细的协议值如下:

( A , NS , MD , MF , CNAME , SOA , MB , MG , MR , NULL , WKS , PTR , HINFO , MINFO , MX , TXT ,
RP , AFSDB ) = range ( 1 , 19 )
AAAA = 28
SRV = 33
NAPTR = 35
A6 = 38
DNAME = 39
SPF = 99
OPT = 41
RDLENGTH描述RDATAD的长度,edns-client-subnet的详细格式存在RDATA中,如下:

             + 0 ( MSB )                              + 1 ( LSB )
 + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - +

0 : | OPTION - CODE |
+ -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - +
2 : | OPTION - LENGTH |
+ -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - +
4 : | FAMILY |
+ -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - +
6 : | SOURCE NETMASK | SCOPE NETMASK |
+ -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - +
7 : | ADDRESS . . . /
+ -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - + -- - +
OPTION-CODE 2个byte
OPTION-LENGTH 2个byte,它之后的内容长度
FAMILY 2个byte,1表示ipv4, 2表示ipv6
ADDRESS 实际存放IP地址的地方,ipv4长度为4,google发送过来的长度一般为3,隐藏了ip地址最后一位
三. 开发

完成前2个步骤,就可以开搞了,逻辑很简单:

  1. 判断dns query是否包含Additional RRs,读取NAME部分
  2. 读取10个字节(byte),判断TYPE是否为41,rdlength > 8
  3. 如果rdlength > 8,再读取8个字节,对应OPTION-CODE(2)–>OPTION-LENGTH(2)–>FAMILY(2)–>SOURCE NETMASK(1)–>SCOPE NETMASK(1)
  4. 读取剩下的address,长度 rdlength – 8 或者 option-length – 4都行
    注:读取到的地址长度为4,可以直接用socket.inet_ntoa变成ip地址,如果不够4个字节,需要后面补x00
  5. 获取到的IP地址就可以用来进行判断调度了
  6. respond时也需要增加一个Additional RRs区域,直接把请求的Additional内容原封发过去就可以

四. 抓包

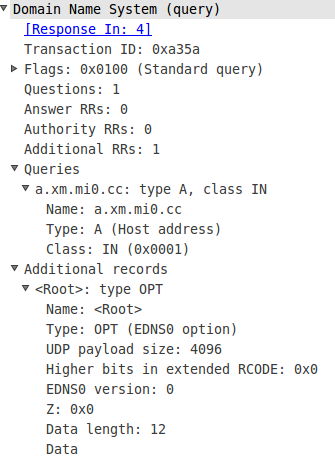

发包
发送dns query请求时,可以看到Questions:1, Additional RRs: 1
Additional RRs中,type: 41(OPT), rdlength: 12 (google发过来的包,长度为11,没有IP地址最后一位)
12 – OPTION-CODE(2) – OPTION-LENGTH(2) – FAMILY(2) – SOURCE NETMASK(1) – SCOPE NETMASK(1) = 4,IPV4 地址的大小

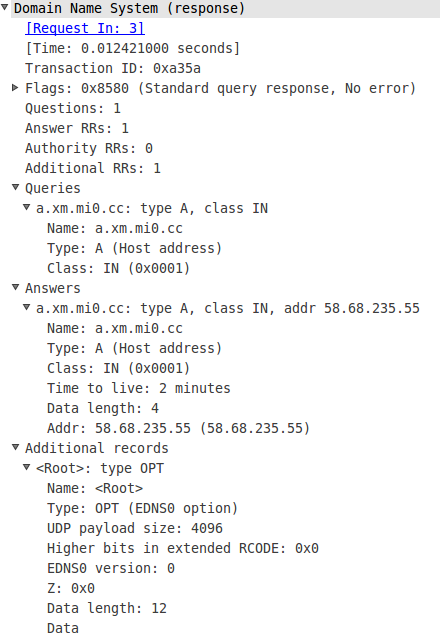

回包
发送dns query请求时,可以看到Questions:1, Answer RRs:1, Additional RRs: 1
